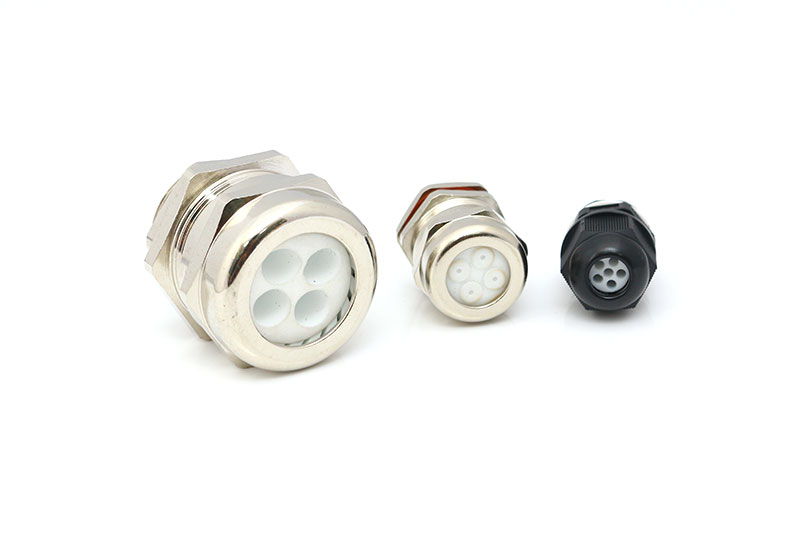

供應各種型號多孔尼龍電纜固定頭3孔4孔芯塑料防水接頭

分類：塑料電纜防水接頭

型號：改HSK-M/P/n*d/FH

品牌：ATR

產地：寧波市奉化區

廠家：奉化市安泰爾電器有限公司

產品詳情

產品概述

多孔芯尼龍塑料電纜防水固定接頭采用了尼龍?jiān)螾A66，EPDM的密封件多孔形狀制作；也可定制UL防火等級認可的V0尼龍料，耐高溫、高酸堿或抗腐蝕性橡膠件多孔形狀制作而成的產品；此產品取得ROHS認證，不一樣的夾緊爪和夾緊密封圈的設計之處，可使得夾緊電纜線徑的范圍增大，使得抗拉力增強，可防水、防塵等一般性液體。

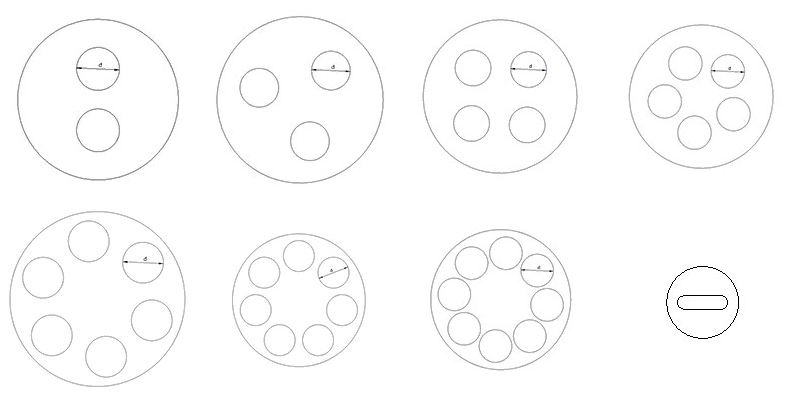

結構圖

多孔芯尼龍塑料電纜防水固定接頭結構圖

技術參數

HSK-M/n*d 公制螺紋

規格型號	螺紋規格	電纜范圍	螺紋外徑	螺紋長度	機扳口徑	扳手尺寸
HSK-M/2*d	M12*1.5	1.2-3	12	9	12-12.3	18/19
	M16*1.5	1.6-4	16	15	16-16.3	22/22
	M18*1.5	1.6-4	18	10	18-18.3	24/22
	M20*1.5	2-5.3	20	15	20-20.3	27/27
	M20*1.5	2.5-6	20	15	20-20.3	27/27
	M25*1.5	2.5-6	25	10	25-25.4	33/27
	M25*1.5	4.5-8.7	25	15	25-25.4	33/33
	M32*1.5	5-10	32	15	32-32.4	41/41
HSK-M/3*d	M12*1.5	1.2-2.6	12	8.5	12-12.3	18/19
	M16*1.5	1.6-4	16	15	16-16.3	22/22
	M20*1.5	1.5-3.5	20	15	20-20.3	27/27
	M20*1.5	2-5	20	15	20-20.3	27/27
	M25*1.5	2-5	25	15	25-25.4	33/33
	M25*1.5	5-8	25	15	25-25.4	33/33
	M32*1.5	5-10	32	15	32-32.4	41/41
	M40*1.5	12-14	40	20	40-40.4	50/50
	M63*1.5	10-13	63	25	63-63.4	75/78
HSK-M/4*d	M12*1.5	1-2.3	12	8.5	12-12.3	18/19
	M16*1.5	1.5-3.2	16	15	16-16.3	22/22
	M20*1.5	3-5.5	20	10	20-20.3	27/27
	M20*1.5	1.5-3.5	20	15	20-20.3	27/27
	M20*1.5	2-4.5	20	15	20-20.3	27/27
	M25*1.5	3-5.5	25	10	25-25.4	33/27
	M25*1.5	5-7	25	15	25-25.4	33/33
	M32*1.5	4.5-9	32	15	32-32.4	41/41
HSK-M/4*d	M40*1.5	10-12	40	20	40-40.4	50/50
HSK-M/5*d	M20*1.5	1.5-3	20	15	20-20.3	27/27
	M25*1.5	3-6	25	15	25-25.4	33/33
	M32*1.5	4-8	32	15	32-32.4	41/41
HSK-M/6*d	M16*1.5	1.4-2.1	16	15	16-16.3	22/22
	M20*1.5	1.2-3	20	15	20-20.3	27/27
	M25*1.5	1.5-3.5	25	15	25-25.4	33/33
	M25*1.5	2.4-5.3	25	15	25-25.4	33
	M32*1.5	3.0-5.5	32	15	32-32.4	41/41
	M32*1.5	3.5-7	32	15	32-32.4	41/41
HSK-M/7*d	M20*1.5	1.2-3	20	15	20-20.3	27/27
	M25*1.5	3-4.3	25	15	25-25.4	33/33
	M32*1.5	3-6	32	15	32-32.4	41/41
HSK-M/8*d	M20*1.5	1-2.8	20	15	20-20.3	27/27
HSK-M/8*d	M25*1.5	1.5-3.5	25	15	25-25.4	33/33

HSK-P/nxd PG制螺紋

規格型號	螺紋規格	電纜范圍	螺紋外徑	螺紋長度	機扳口徑	扳手尺寸
HSK-P/2*d	PG7	1.2-3	12.5	8.5	12.5-12.7	17/19
	PG9	1.2-3	15.2	8.5	15.2-15.4	22/19
	PG11	1.6-4	18.6	10	18.6-18.8	24/22
	PG13.5	3-5.3	20.4	10	20.4-20.6	27/24
	PG16	2.5-6	22.5	10.8	22.5-22.7	30/27
	PG21	2.5-6	28.3	12	28.3-28.6	36/33
	PG21	6-8	28.3	12	28.3-28.6	36/33
	PG29	5-10	37	15	37-37.3	46/41
HSK-P/3*d	PG7	1.2-2.6	12.5	8.5	12.5-12.7	17/19
	PG9	1.2-2.6	15.2	8.5	15.2-15.4	22/19
	PG11	1.6-4	18.6	10	18.6-18.8	24/22
	PG13.5	2-5	20.4	10	20.4-20.6	27/24
	PG16	2-5	22.5	10.8	22.5-22.7	30/27
	PG21	3-6.5	28.3	12	28.3-28.6	36/33
	PG29	5-10	37	15	37-37.3	46/41
	PG36	10-12	47	15	47-47.3	57/50
	PG36	12-14	47	15	47-47.3	57/50
HSK-P/4*d	PG7	1-2.3	12.5	8.5	12.5-12.7	17/19
	PG9	1-2.3	15.2	8.5	15.2-15.4	22/19
	PG11	1.5-3.2	18.6	10	18.6-18.8	24/22
	PG13.5	2-4	20.4	10	20.4-20.6	27/24
	PG16	3-5.5	22.5	10.8	22.5-22.7	30/27
	PG16	1.5-3.5	22.5	10.8	22.5-22.7	30/27
	PG21	3.5-5	28.3	12	28.3-28.6	36/33
	PG21	5-7	28.3	12	28.3-28.6	36/33
	PG29	4.5-9	37	15	37-37.3	46/41
	PG36	10-12	47	15	47-47.3	57/50
HSK-P/5*d	PG16	1.5-3	22.5	10.8	22.5-22.7	30/27
	PG21	3-6	28.3	12	28.3-28.6	36/33
	PG29	4-8	37	15	37-37.3	46/41
HSK-P/6*d	PG11	1.4-2.1	18.6	10	18.6-18.8	24/22
	PG21	2.4-5.3	28.3	12	28.3-28.6	36/33
	PG29	3.5-7	37	15	37-37.3	46/41

HSK-M-(FH) 扁孔公制螺紋

規格型號	螺紋規格	電纜范圍	螺紋外徑	螺紋長度	機扳口徑	扳手尺寸
HSK-M16-FH	M16*1.5	6*10	16	15	16-16.3	22/22
HSK-M20-FH	M20*1.5	6.5*12	20	15	20-20.3	27/27
	M20*1.5	6*14	20	15	20~20.3	27/27
	M20*1.5	7*12	20	15	20-20.3	27/27
	M20*1.5	7*14	20	15	20-20.3	27/27
HSK-M25-FH	M25*1.5	6*14	25	15	25-25.4	33/33
HSK-M25-FH	M25*1.5	7*14	25	15	25-25.4	33/33
HSK-M32-FH	M32*1.5	8*22	32	15	32-32.4	41/41
HSK-M40-FH	M40*1.5	10*28.5	40	20	40-40.3	50/50
HSK-M40-FH	M40*1.5	5.5*29	40	20	40-40.3	50/50
